高週波焊接設備

産品規格

高周波焊接加熱是一種利用電磁誘導，使金屬自行發熱並加熱的方式。
它用於將螺母、螺栓、螺絲壓入塑料部件或加熱金屬部件。與加熱器方式不同，它能瞬時發熱，因此不需要預熱。

日本AVIO的高周波誘導加熱裝置 UI 系列是空冷設計的小型輕量化類型，易於嵌入自動機中。

特長

• 不僅能加熱鋼鐵，還能加熱非磁性金屬如黃銅。
• 支持直徑4～30mm的工件。
• 與加熱器方式不同，能瞬時發熱，因此不需要預熱時間，這有助於降低能耗並防止金屬部件的改質。
• 通過集約化高效率設計實現小型輕量化。
• 加熱線圈採用易於繞製的小直徑銅線和銅管。
• 線圈與匹配盒之間的連接使用了細絞線，方便與自動機連接。
• 結合非接觸式紅外線溫度傳感器，可以實現將扭矩強度和拔出強度的變異降至最低的精密加工生產。

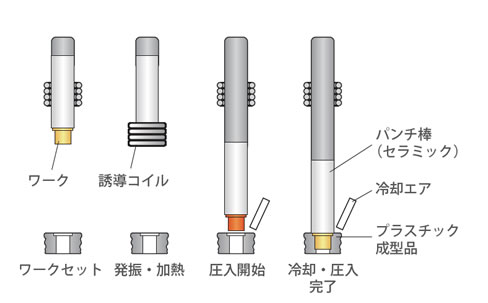

螺母壓入

• 通過電磁誘導加熱金屬網或螺栓，將其壓入樹脂產品中。
• 可以加熱金屬部件使其膨脹，然後壓入部件。

溶化間隙

• 塑料成型品的孔徑應比工件小0.3～0.6mm。
• 需要螺絲導向和熔化樹脂的逃逸孔。

産品內容

產品系列

• UI-3002
  最適合加熱鋼鐵的基本型號。

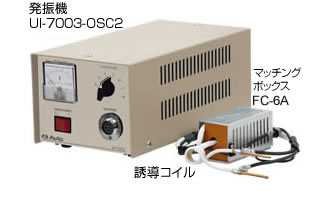

• UI-7003
  通過匹配旋鈕切換，可以加熱黃銅的標準型號。
• UI-9001
  可在更短時間內進行加熱的高功率型號。

各種加熱線圈

• 我們提供多種多樣的線圈，以滿足客戶的需求。
• 線圈可由客戶自行更換。

仕様
